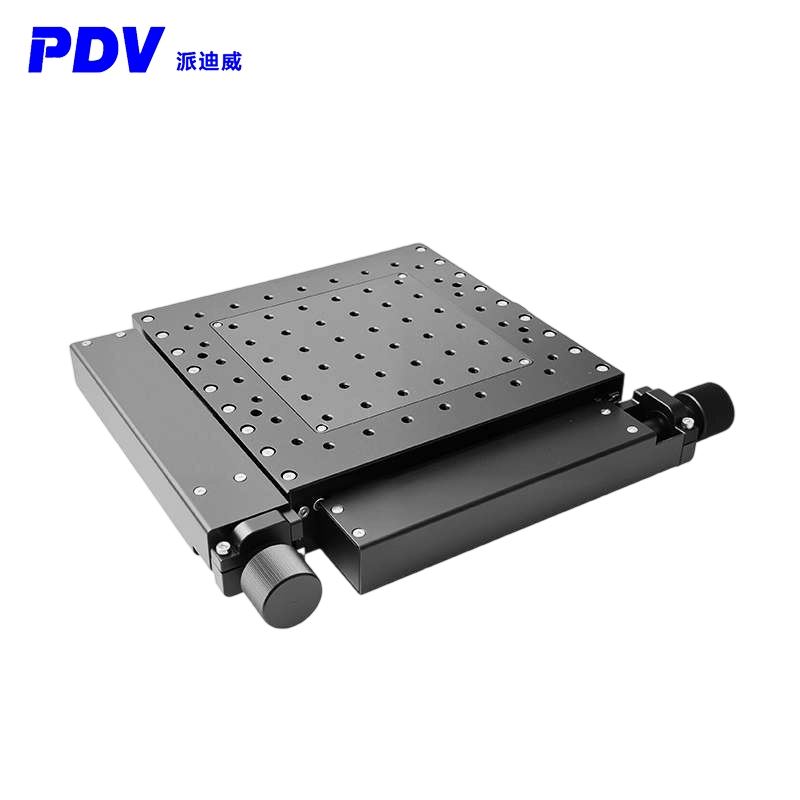

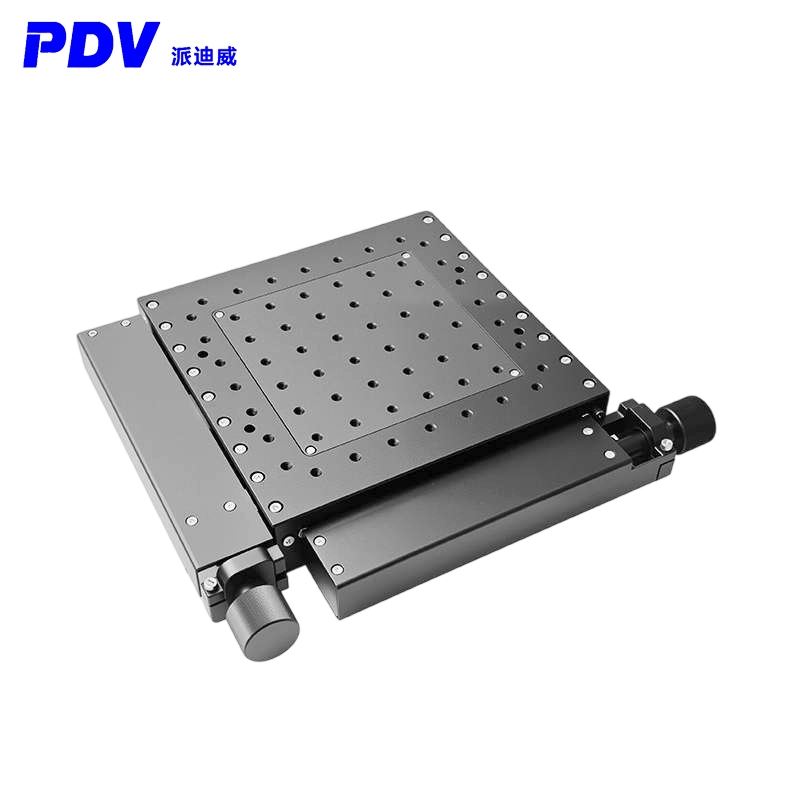

產品中心高精度手動平臺系列三維手動平移臺(XYZ方向)PT-XY100手動薄厚手動高精度整體組合臺雙軸滑臺位移平臺
product
產品分類
手動高精度整體組合臺雙軸滑臺位移平臺
| 品牌 | PDV/派迪威 | 應用領域 | 綜合 |
|---|
產品特性：
※產品結構小巧輕薄，適合于在輕載，低速的情況下使用，以及科學實驗中使用
※高品質精磨絲杠驅動，小導程，相同細分數可達到高的分辨率
※巧妙的消空回螺母結構設計，可使研磨絲杠副的間隙降到z小
※精密方導軌，運動舒適，有側向調整導軌預緊力和消間隙之功能，可多維組合使用
※精磨電移臺底板和合理的導軌固定方式大大的降低了電移臺的俯仰和偏擺，使運動的直線度和平行度有較大提高
產品參數：
| 產品型號 | PT-XY100(手動超薄款） | PT-XY100(手動厚款） | |
| 結構參數 | X,Y軸行程 | 100mm | 100 mm |
| 臺面尺寸 | 225x225mm | 300×300mm | |
| 螺桿導程 | 2mm | 4 mm | |
| 導軌 | 高級交叉滾柱導軌 | 精密交叉滾柱導軌 | |
| 主體材料 | 鋁合金 | 鋁合金 | |
| 表面處理 | 陽極氧化發黑 | 陽極氧化發黑 | |
| 臺面中心承載 | 10kg | 50 kg | |
| 平臺自量 | 3.2kg | 8.3 kg | |
| 精度參數 | 重復定位精度 | 10μm | 10μm |
| 直線度 | 5μm | 5μm | |
| 運動平行度 | 15μm | 15μm | |
| 俯仰 | 50″ | 50″ | |
| 偏擺 | 25″ | 25″ | |
| 回程間隙 | 2μm | 2μm | |

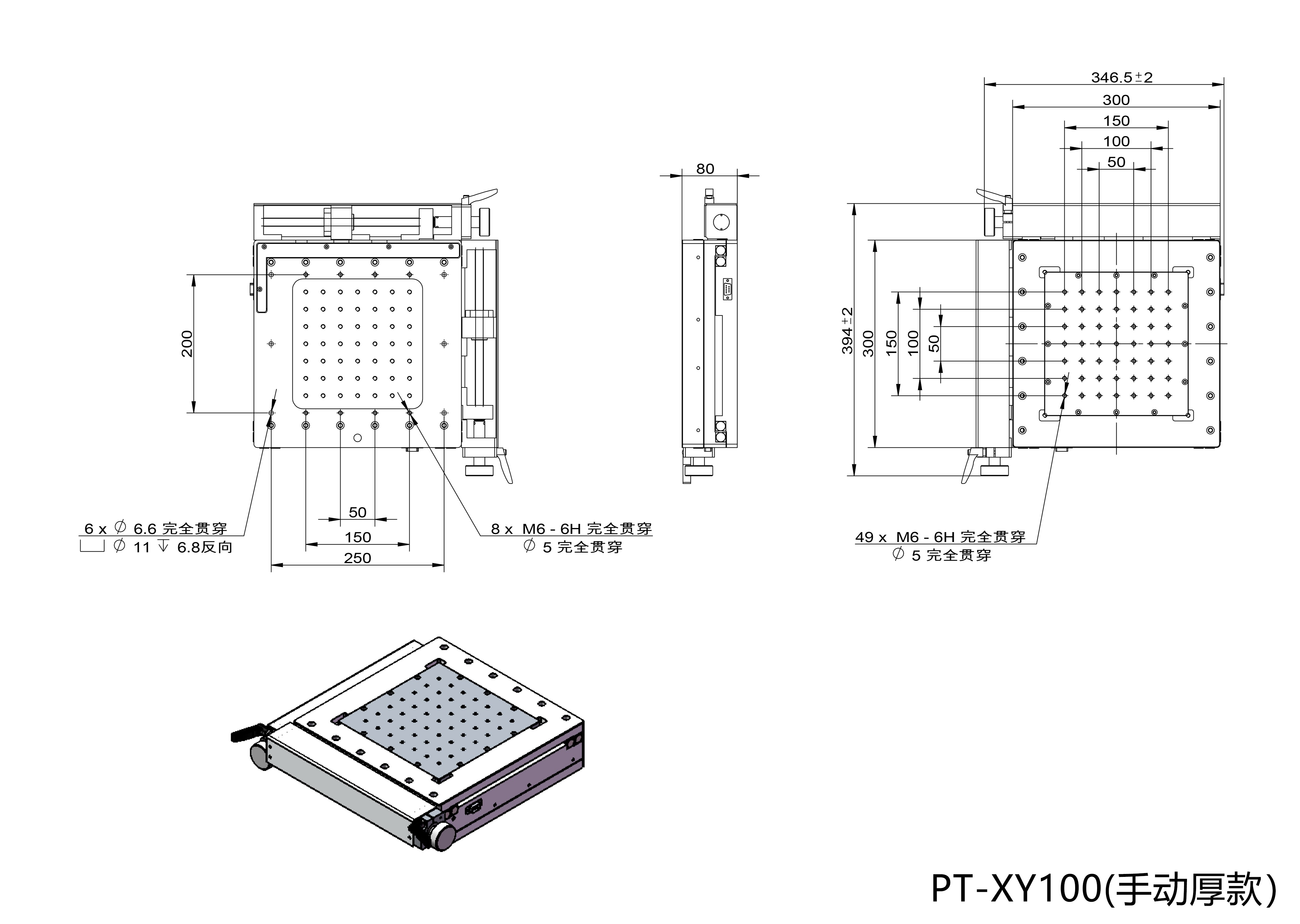

產品尺寸：
